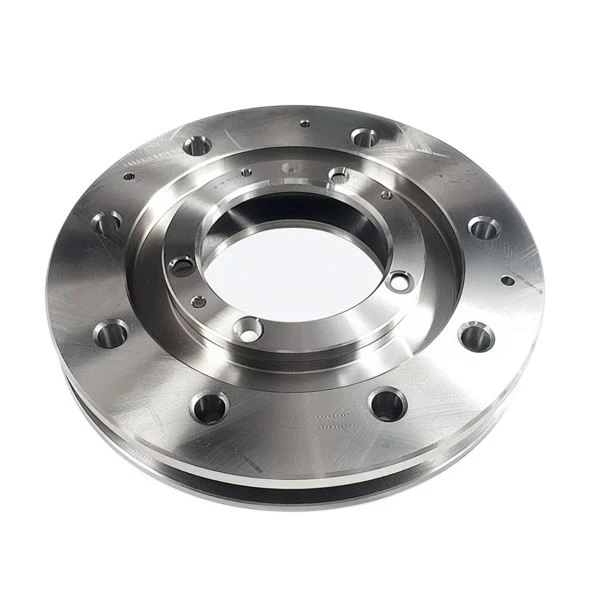

EN 1092-1 Príruba
Položka: EN 1092-1 príruba
Špecifikácie: Typ01,05,11,12,21,34
Materiál: Gr1, Gr2, Gr7, Gr12
Štandard: ASME B381, HG/T20592-2009
Menovité tlaky: N6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

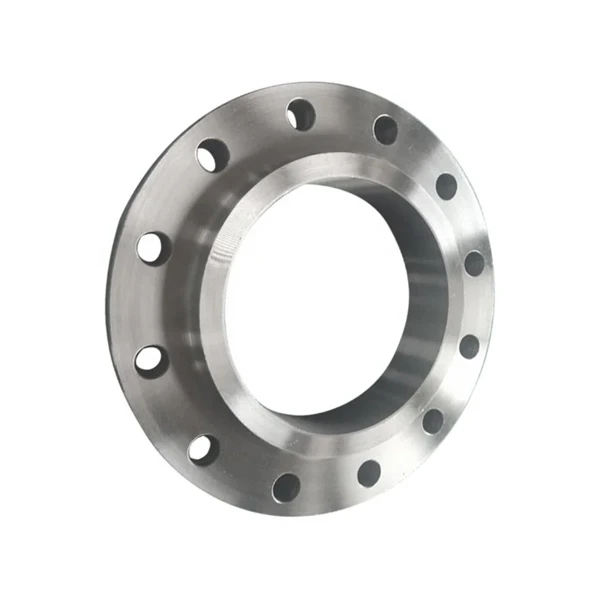

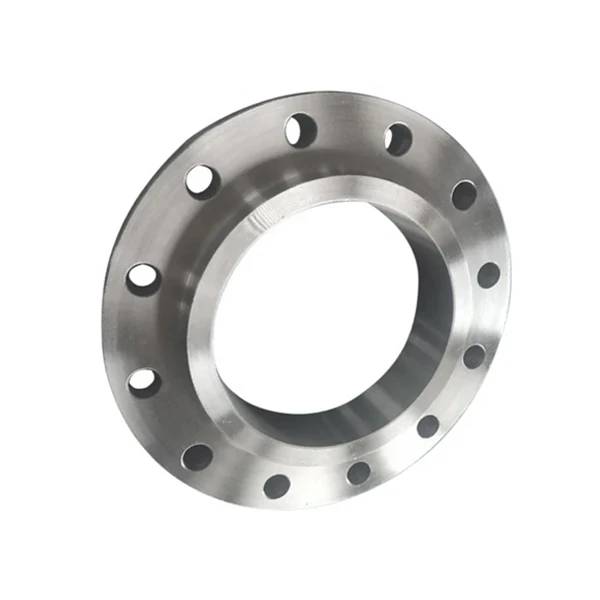

Predstavenie výrobku
O tejto položke:
EN 1092-1 príruba typu 01 je tiež známa ako dosková zváracia príruba, oceľová prstencová príruba alebo S/O platňová príruba. Je to príruba voľného typu, ktorá je veľmi podobná násuvnej prírube, ale bez náboja. Dosková príruba typu 01 sa môže pred zváraním nasunúť na potrubie. Na spojenie rúry a príruby sa použijú dva kútové zvary, jeden vnútorný a jeden vonkajší. Môžu byť vybavené plochým čelom (FF) alebo zvýšeným čelom (RF) podľa požiadavky klienta. Podľa normy EN 1092-1 sú tanierové príruby typu 01 dostupné v 8 triedach tlaku: PN 2,5, PN 6, PN 10, PN 16, PN 25, PN40, PN 63 a PN 100. Rozmery a hmotnosti pre príslušné príruby sú uvedené v tabuľkách nižšie. Všetky rozmery sú v mm a hmotnosť/hmotnosť v kg.
SK 1092-1 Doskové príruby typu 01 môžu byť vyrobené z výkovkov alebo plochých výrobkov (dosky). Môžu byť opracované z valcovaných alebo kovaných tyčí a kovanej profilovej ocele. Pre veľké veľkosti môžu byť ohýbané a elektricky zvárané z tyčí, profilovej ocele alebo pásov. Príruba môže byť vyrobená zo širokého spektra tried materiálov pokrývajúcich uhlíkovú oceľ, nízkolegovanú oceľ, nehrdzavejúcu oceľ a iné vysokolegované ocele.
Rozmery a hmotnosti pre EN 1092-1 prírubu Typ 01 PN2.5
Technické kreslenie a všeobecný úvod
Poznámka
Výkres EN 1092-1 príruby Typ 01 príruby so zvýšeným čelom. D: vonkajší priemer; K: priemer kruhu skrutky; R: priemer vyvýšenej plochy; n: počet skrutiek; d: priemer otvoru pre skrutku; Hmotnosť: hmotnosť alebo hmotnosť tanierovej príruby typu 01; C: hrúbka príruby; f: výška vyvýšenej tváre.
technické údaje
DN15~DN600: Φ21,3~Φ1219,2 mm
|
NPS |
DN |
OD (mm) |
|
1/2" |
15 |
21.3 |
|
3/4" |
20 |
26.7 |
|
1" |
25 |
33.4 |
|
1-1/4" |
32 |
42.2 |
|
1-1/2" |
40 |
48.3 |
|
2" |
50 |
60.3 |
|
2-1/2" |
65 |
73 |
|
3" |
80 |
88.9 |
|
3-1/2" |
90 |
101.6 |
|
4" |
100 |
114.3 |
|
5" |
125 |
141.3 |
|
6" |
150 |
168.3 |
|
8" |
200 |
219.1 |
|
10" |
250 |
273 |
|
12" |
300 |
323.8 |
|
14" |
350 |
355.6 |
|
16" |
400 |
406.4 |
|
18" |
450 |
457.2 |
|
20" |
500 |
508 |
|
22" |
550 |
558.8 |
|
24" |
600 |
609.6 |
|
26" |
650 |
660.4 |
|
28" |
700 |
711.2 |
|
30" |
750 |
762 |
|
32" |
800 |
812.8 |
|
34" |
850 |
863.6 |
|
36" |
900 |
914.4 |
|
38" |
950 |
965.2 |
|
40" |
1000 |
1016 |
|
42" |
1050 |
1066.8 |
|
44" |
1100 |
1117.6 |
|
46" |
1150 |
1168.4 |
|
48" |
1200 |
1219.2 |
