Metódy UT a PT pri výrobe titánu

Ultrazvuková skúška je metóda založená na zvuku, ktorá dokáže odhaliť vnútorné chyby zváraných častí, ako sú póry, praskliny, inklúzie a póry. Meraním signálu relatívnej zmeny a amplitúdy možno ultrazvukovú detekciu použiť na meranie veľkosti materiálu alebo defektov alebo útlmu zvaru. Základnou myšlienkou ultrazvukovej detekcie je použitie rýchlosti šírenia ultrazvuku a režimu odrazu v rôznych materiáloch na detekciu defektov.

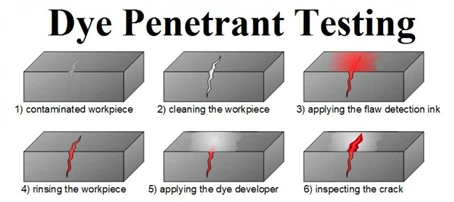

Penetračný test (PT) je testovacia metóda založená na videní, ktorá je vhodná na detekciu povrchových defektov, ako sú praskliny, inklúzie a otrepy.

Nastriekajte farbivo Penetrant rovnomerne na zvárací povrch a pred čistením ho nechajte pôsobiť desať až pätnásť minút. Potom sa aplikuje vývojka, nechá sa pôsobiť sedem až desať minút a nanesie sa tenko a rovnomerne. Na zistenie nedostatkov pomocou mikroskopických alebo vizuálnych testov je potrebných viac ako 1000Lx bieleho svetla.

Porovnanie výhod a nevýhod PT a UT

Nevýhody Penetrate testu.

Procesy PT sú problematickejšie a možno zistiť len povrchové chyby, hlboké chyby sa nedajú nájsť.

Výhody a nevýhody ultrazvukového testu.

Ultrazvukové testy dokážu odhaliť vnútorné chyby zváraných dielov s vyššou presnosťou, hĺbkou a spoľahlivosťou. Ultrazvukový test však vyžaduje profesionálnych technikov a drahé vybavenie a náklady sú vysoké.

Vo výrobnom procese titánových materiálov sú PT a UT bežné nedeštruktívne skúšobné metódy. PT deteguje hlavne povrchové trhliny a otrepy a iné defekty, zatiaľ čo ultrazvuková detekcia dokáže odhaliť vysoko presné defekty vo vnútri zvárania s vyššou presnosťou, hĺbkou a spoľahlivosťou. V praktických aplikáciách je možné zvoliť vhodnú metódu detekcie podľa situácie, aby sa zabezpečilo, že produkt spĺňa požiadavky zákazníka.
