Aké sú rozdiely medzi stlačeniami na pečiatku s jednou akciou a dvojitými - akciami?

V oblasti kovania a pečiatky môže výber medzi lismi na pečiatku s jednou akciou a dvojitými akciami výrazne ovplyvniť efektívnosť, kvalitu a náklady - efektívnosť výrobného procesu. Ako dodávateľ kovania a pečiatky som bol svedkom z prvej ruky o jedinečných schopnostiach a obmedzeniach oboch typov lisov. Cieľom tohto blogového príspevku je ponoriť sa do rozdielov medzi jedným - akciou a dvojitými akciami, ktoré poskytujú informácie, ktoré môžu pomôcť výrobcom robiť informované rozhodnutia.

Základné mechanizmy

Single - akcia pečiatka lisov

Tlač pri pečiatke s jednou akciou pracuje s jedným pamätným RAM, ktorý sa pohybuje recipročným pohybom. RAM je zvyčajne poháňaný mechanickým alebo hydraulickým systémom. V mechanickom jednom akčnom tlači zotrvačník ukladá energiu a prenáša ju na RAM prostredníctvom série prevodových stupňov a spojovacích tyčí. Keď je tlač aktivovaný, RAM sa posúva smerom nadol a aplikuje silu na obrobok umiestnený medzi matricu a punč. Po dokončení operácie pečiatky sa RAM vráti do svojej pôvodnej polohy.

Na druhej strane hydraulické jednostranné lisy pomocou hydraulického valca na riadenie pamäte RAM. Hydraulický systém umožňuje presné riadenie sily aplikovanej RAM, vďaka čomu je vhodný pre aplikácie, ktoré si vyžadujú vysokú mieru presnosti. Single - akčné lisy sú relatívne jednoduché v dizajne, čo uľahčuje fungovanie a údržbu. Bežne sa používajú na jednoduché operácie na pečiatku, ako je blokovanie, piercing a plytká kresba.

Dvojité - lisy na pečiatku akcie

Dvojité - lisovacie lisy akcie majú dva nezávislé barany: vonkajší baran a vnútorný RAM. Vonkajší baran, tiež známy ako prázdny držiak, zostupuje najprv, aby držal obrobok pevne na mieste. Tým sa zabráni pokrčeniu materiálu počas procesu formovania. Po zabezpečení obrobku slepý držiak sa vnútorný RAM posúva smerom nadol, aby vykonal skutočnú operáciu na pečiatku alebo kreslenie.

Dvojstupňová prevádzka dvojitých akčných lisov poskytuje lepšiu kontrolu nad tokom materiálu, čo umožňuje vytváranie hlbších remízov a zložitejších tvarov. Prázdny držiak vyvíja konštantný tlak na perifériu obrobku, čím sa zabezpečuje rovnomerné rozloženie materiálu a znižuje riziko defektov, ako je trhanie alebo vrásky. Dvojité - akčné lisy sa často používajú pre aplikácie, ako je výroba panela automobilového tela, kde sú potrebné vysoké kvalitné komplexné diely.

Žiadosti

Single - akcia pečiatka lisov

Single - Akčné lisy sú vhodné - vhodné pre rôzne jednoduché operácie pečiatky. Blanking je jednou z najbežnejších aplikácií, kde sa z väčšieho plachtu vyreže plochý kus materiálu, aby sa vytvoril špecifický tvar. Piercing je ďalšou aplikáciou, kde sa cez materiál dierujú diery. Tieto operácie sa zvyčajne používajú pri výrobe malých komponentov, ako sú podložky, orechy a skrutky.

Plytké kreslenie je možné vykonať aj na jednostranných lisoch. Hĺbka žrebovania je však obmedzená v porovnaní s dvojitými akčnými lismi. Single -akčné lisy sa bežne používajú v odvetviach, ako je elektronika, hardvér a výroba zariadení, kde sa vyrábajú malé až stredné časti s relatívne jednoduchými geometriami. Napríklad pri výrobe elektronických krytov sa jednotlivé lisy môžu použiť na prázdne a prepichnutie kovových listov pred ďalšou montážou.

Dvojité - lisy na pečiatku akcie

Double - Action stlačí Excel v aplikáciách, ktoré vyžadujú hlboké kreslenie a zložité formovanie. V automobilovom priemysle sa používajú na výrobu telesných panelov, ako sú dvere, blatníky a kapucne. Schopnosť riadiť tok materiálu a zabrániť vráskym pokrmom je rozhodujúca pre výrobu vysokokvalitných telových panelov s hladkými povrchmi a presnými rozmermi.

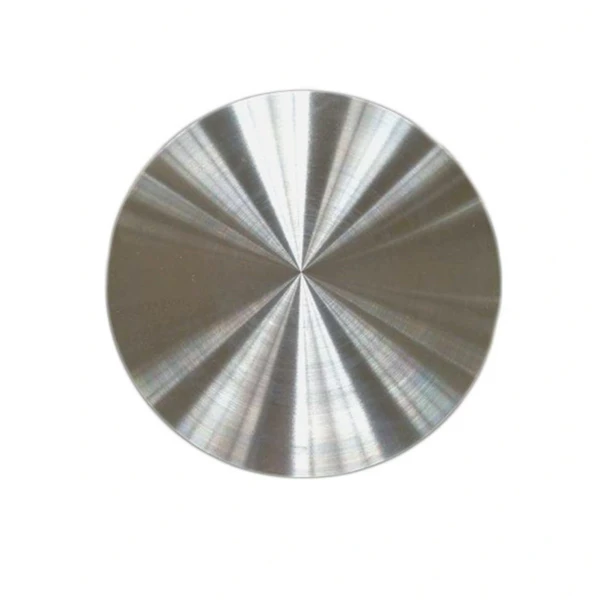

V leteckom priemysle sa dvojité akčné lisy používajú na tvorbu komponentov ako napríkladDisk s kovanými titánmi,Kreditný prsteňaZakrúžkovaný cieľ. Titanium je náročný materiál, ktorý sa má tvoriť kvôli svojej vysokej sile a nízkej ťažnosti. Dvojité - akčné lisy môžu aplikovať potrebnú silu a riadiť tok materiálu na výrobu týchto kritických komponentov s požadovanou presnosťou a kvalitou.

Kvalita a presnosť

Single - akcia pečiatka lisov

Zatiaľ čo jednostranné lisy môžu produkovať vysoko kvalitné diely, ich presnosť je trochu obmedzená, najmä pre zložité tvary a hlboké remízy. Nedostatok prázdneho držiaka znamená, že materiál je pravdepodobnejšie, že sa počas procesu formovania vráti alebo deformuje. To môže mať za následok časti s nerovnomernými povrchmi, nekonzistentnými rozmermi a vyššej miere defektov.

Avšak pre jednoduché operácie pečiatky môžu jednotlivé akčné lisy dosiahnuť vysokú úroveň presnosti. Pri správnom návrhu a údržbe náradia môžu vyrábať diely s tesnými toleranciami. Napríklad pri výrobe presných podložiek môžu jednostranné lisy dôsledne produkovať diely s presnými priemermi a hrúbkami.

Dvojité - lisy na pečiatku akcie

Dvojité - akčné lisy ponúkajú vynikajúcu kvalitu a presnosť v porovnaní s jedným - akčným lisom, najmä pre aplikácie hlbokého kreslenia a komplexných formujúcich aplikácií. Prázdny držiak zaisťuje, že materiál je pevne držaný na mieste, zabraňuje vrásky a umožňuje rovnomernejší tok materiálu. To má za následok časti s hladšími povrchmi, konzistentnejšími rozmermi a menším počtom defektov.

Dvojstupňová prevádzka dvojitých akčných lisov tiež umožňuje lepšiu kontrolu nad procesom formovania. Tlak, ktorý vyvíjal držiak prázdneho a vnútorný RAM, sa dá upraviť nezávisle, čím sa optimalizuje podmienky formovania pre rôzne materiály a geometrie časti. Táto úroveň kontroly je nevyhnutná na výrobu vysoko kvalitných častí v odvetviach, ako je automobilový priemysel a letecký priestor, kde musia byť splnené prísne normy kvality.

Efektívnosť výroby

Single - akcia pečiatka lisov

Single - akčné lisy sú vo všeobecnosti rýchlejšie ako dvojité - akčné lisy pre jednoduché operácie pečiatky. Ich jednoduchý dizajn a operácia single RAM umožňujú vyššiu rýchlosť zdvihu, čo znamená, že na jednotku času je možné vyrobiť viac častí. Vďaka tomu sú ideálne pre výrobu jednoduchých častí s vysokým objemom.

Pokiaľ však ide o komplexné operácie pečiatky, účinnosť výroby listov s jedným akciám sa môže výrazne znížiť. Potreba viacerých operácií alebo dodatočných nástrojov na dosiahnutie požadovaného tvaru môže zvýšiť čas cyklu a celkové výrobné náklady.

Dvojité - lisy na pečiatku akcie

Dvojité - akčné lisy majú dlhší čas cyklu v porovnaní s jedným akčným lisom kvôli ich dvojstupňovej prevádzke. Pri zložitých pečiatkách však môžu byť z dlhodobého hľadiska efektívnejšie. Vykonaním prázdnych operácií držania a formovania v jednej tlači Double - Action lisuje potrebu ďalších operácií a nástrojov, čím sa zníži celkový čas a náklady na výrobu.

Okrem toho vysoko kvalitné diely vyrábané dvojitými akčnými lismi si často vyžadujú menšie spracovanie, čo ďalej zlepšuje účinnosť výroby. Napríklad pri výrobe panelov automobilového tela môžu dvojité akčné lisy vyrábať diely, ktoré sú pripravené na maľovanie a montáž s minimálnymi ďalšími prácami.

Úvahy o nákladoch

Single - akcia pečiatka lisov

Nákup jednostranných akcií je vo všeobecnosti lacnejší na nákup a fungovanie v porovnaní s dvojitými akčnými lismi. Ich jednoduchý dizajn a menej komponentov vedú k nižším počiatočným nákladom a zníženiu požiadaviek na údržbu. Spotrebujú tiež menej energie, čo môže viesť k výrazným úsporám nákladov v priebehu času.

Avšak pre aplikácie, ktoré si vyžadujú komplexné formovanie alebo diely vysokej kvality, náklady na výrobu dielov na jednosmerných akčných lisoch môžu byť z dlhodobého hľadiska vyššie. Potreba ďalších operácií, nástrojov a post - spracovanie na dosiahnutie požadovanej kvality môže kompenzovať nižšie počiatočné náklady na tlač.

Dvojité - lisy na pečiatku akcie

Dvojité - akčné lisy sú drahšie na nákup a prevádzku ako lisy s jednou akciou. Ich zložitý dizajn a ďalšie komponenty si vyžadujú väčšiu údržbu a vyššiu spotrebu energie. Avšak pre aplikácie, ktoré si vyžadujú hlboké kreslenie, zložité formovanie a vysoko kvalitné diely, je možné investície do dvojitého akčného tlače odôvodniť.

Schopnosť vyrábať vysoko kvalitné diely v jednej operácii znižuje potrebu ďalších operácií a spracovania, ktoré môže ušetriť náklady na prácu a materiál. Okrem toho môže vyššia produktivita a nižšia miera defektov dvojitých akčných lisov v dlhodobom horizonte viesť k celkovým úsporám nákladov.

Záver

Záverom možno povedať, že voľba medzi jedným - akčným a dvojitým akčným pečiatkovým lisom závisí od rôznych faktorov vrátane zložitosti operácie pečiatky, požiadaviek na kvalitu častí, objemu výroby a nákladových úvah. Single - Akčné lisy sú vhodné - vhodné na jednoduché operácie pečiatky, výrobu s vysokým objemom a aplikácie, kde sú náklady hlavným problémom. Dvojité - akčné lisy sú na druhej strane ideálne na zložité formovacie operácie, aplikácie, ktoré vyžadujú diely vysokej kvality a odvetvia, kde sú rozhodujúce presnosť a konzistentnosť.

Ako dodávateľ kovania a pečiatky chápeme dôležitosť výberu správnej tlače pre vaše konkrétne potreby. Či už potrebujete jediný - akčný stlačením pre jednoduché operácie pečiatky alebo dvojitú akciu pre komplexné formovanie, môžeme vám poskytnúť odborné znalosti a riešenia, ktoré splnia vaše požiadavky. Ak máte záujem dozvedieť sa viac o našich službách na kovanie a pečiatka alebo máte nejaké otázky týkajúce sa jednej - akcie a dvojitých lisov na akciu, neváhajte nás kontaktovať a požiadajte o konzultáciu. Tešíme sa na spoluprácu s vami na dosiahnutí vašich výrobných cieľov.

Odkazy

• Kalpakjian, S., & Schmid, SR (2014). Výrobné inžinierstvo a technológie. Pearson.
• Dieter, GE (1988). Mechanická metalurgia. McGraw - Hill.
• Groover, MP (2010). Základy modernej výroby: materiály, procesy a systémy. Wiley.
